SINGER 700 Empty SINGER 700

Message par caribou91 le Jeu 16 Avr - 18:46

Bonjour à tous,

Je veux remettre en service (entreposée depuis plusieurs années) une SINGER 700 qui fonctionne très bien; mais voilà, je n'arrive pas à remplir la canette.
Il y a cette fameuse touche magique que l'on déplace sur la gauche; je respecte les instructions du manuel , mais rien ne se passe. Les molettes sont disposées comme indiqué, la canette ne tourne pas; j'ai démonté la machine et je ne vois rien d'anormal; y a-t-il une touche à appuyer ou autre?

merci à l'avance pour votre aide.
bounce bounce Very Happy

caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par Thierry_H le Jeu 16 Avr - 19:44

Est-ce que tu vois quelque-chose tourner si tu enlèves la canette ?
Thierry_H
Thierry_H
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 4559
Date d'inscription : 06/01/2016
Age : 61
Localisation : Essay, Orne

http://t.hacquard.free.fr

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par caribou91 le Jeu 16 Avr - 19:57

Bonsoir et merci pour votre réponse rapide.
J'ai enlevé la canette et le support; rien ne tourne.
J'ai démonté la partie inférieure; la touche magique vient bien appuyer sur le mécanisme, mais je ne vois pas comment le fil peut aller sur la canette. J'aimerai bien connaître le principe et, avec votre aide trouver la solution; y a-t-il un levier ou autre à actionner qui permettrait à la canette de tourner; je n'ai rien vu de cassé.
Bonne soirée.

caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par Thierry_H le Jeu 16 Avr - 21:15

A mon avis, le pignon caoutchouc a rendu l’âme. C'est la maladie des Singer 700.

Nous en avons parlé récemment ici:
http://lamachineacoudre.forumactif.org/t1558-la-machine-n-attrape-plus-le-fil-de-la-cannette#13415
Mais aussi là:
http://lamachineacoudre.forumactif.org/t1118-singer-720#9158
où là:
http://lamachineacoudre.forumactif.org/t344-singer-744 (pas sûr que tu aies accès à ce dernier)
Thierry_H
Thierry_H
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 4559
Date d'inscription : 06/01/2016
Age : 61
Localisation : Essay, Orne

http://t.hacquard.free.fr

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par caribou91 le Jeu 16 Avr - 22:12

Je vais redémonter; effectivement, j'ai trouvé des petits morceaux de plastique, couleur des pignons, mais je n 'en ai pas trouvé d'abimé; à moins qu'il y en ait un sous la canette?
Je vais bien lire vos liens;
à l'extrême j'ai vu qu'il existait des rembobineurs de canette indépendants de la machine.

Merci encore.

caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par Thierry_H le Jeu 16 Avr - 22:20

Si ce pignon est cassé, elle ne coudra pas.
Thierry_H
Thierry_H
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 4559
Date d'inscription : 06/01/2016
Age : 61
Localisation : Essay, Orne

http://t.hacquard.free.fr

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par caribou91 le Ven 17 Avr - 9:03

Bonjour,

Elle coud normalement. Seul le remplissage de la bobine est défaillant.
Bonne journée à vous.
Cordialement

caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par Gérard. le Ven 17 Avr - 9:18

Si elle coud, c'est que ce n'est pas le pignon...

Gérard.
Perfusé à l'huile pour machines à coudre
Perfusé à l'huile pour machines à coudre

Messages : 570
Date d'inscription : 23/03/2016

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par Gérard. le Ven 17 Avr - 9:23

Les morceaux de plastique pourraient alors provenir du doigt de la touche magique :

SINGER 700 Img_1519

Gérard.
Perfusé à l'huile pour machines à coudre
Perfusé à l'huile pour machines à coudre

Messages : 570
Date d'inscription : 23/03/2016

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par Thierry_H le Ven 17 Avr - 10:33

Effectivement, c'est curieux. Pour le bobineur indépendant de la machine, il ne fonctionnera pas avec ce genre de canette.

SINGER 700 226610
Est-ce que la pièce centrale (celle qui a un petit ergot) se soulève quand tu pousses la touche magique ?
Thierry_H
Thierry_H
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 4559
Date d'inscription : 06/01/2016
Age : 61
Localisation : Essay, Orne

http://t.hacquard.free.fr

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par caribou91 le Ven 17 Avr - 10:59

Oui, elle se soulève.
Il y a un symbole de canette sur les réglages des molettes; je pensais que cela servait pour la canette, mais le manuel ne donne pas ce réglage pour le rembobinage. SINGER 700 Singer11
SINGER 700 Singer10

Quelques photos; (je ne pensais pas qu'on pouvait en envoyer aussi facilement; ce site st vraiment top!

caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par caribou91 le Ven 17 Avr - 11:02

d'autres imagesSINGER 700 Img_5810
SINGER 700 Img_5811

Merci pour l'info sur le rembobineur extérieur car je l'aurais acheté pour rien.

caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par caribou91 le Ven 17 Avr - 11:04

Sur la photo de la machine, on voit le réglage préconisé pour remplir la canette.

caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par Thierry_H le Ven 17 Avr - 11:11

Le symbole sur les molettes, en fait, c'est pour les cames.

Sur les photos, je ne vois rien d'anormal. J'ai quand même une question idiote: après avoir pressé la touche magique, tu laisses bien la plaque coulissante ouverte ?
Thierry_H
Thierry_H
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 4559
Date d'inscription : 06/01/2016
Age : 61
Localisation : Essay, Orne

http://t.hacquard.free.fr

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par caribou91 le Ven 17 Avr - 11:43

Oui, ainsi que le pied levé.
Précision importante pour les cames; j'avais fait l'erreur.

caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par Thierry_H le Ven 17 Avr - 11:52

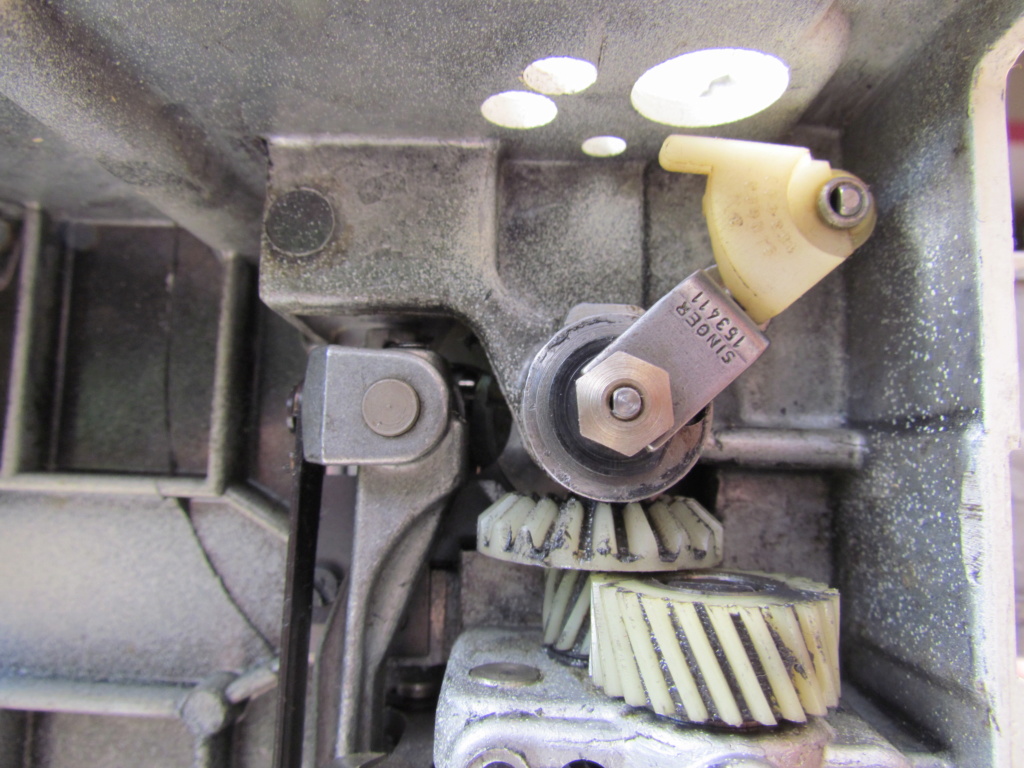

Donc si tu regardes par en dessous:
SINGER 700 Singer10
Quand tu presses la touche magique, la pièce en plastique jaune doit tourner, le doigt vient se caler en butée contre la pièce métallique 153411, qui s'enfonce, et soulève la partie centrale du crochet.
Toujours en regardant en dessous, le pignon à 45 degrés doit entrainer le pignon (qu'on ne voit pas sur la photo) solidaire du crochet rotatif (et du bobinage de canette quand le bouton est pressé.
Thierry_H
Thierry_H
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 4559
Date d'inscription : 06/01/2016
Age : 61
Localisation : Essay, Orne

http://t.hacquard.free.fr

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par caribou91 le Ven 17 Avr - 14:12

Et si la cause c'était ce pignon caché que l'on ne voit pas; jai vérifié en tournant soulève bien la partie centrale.
Il faudrait démonter cet ensemble pour voir ce pignon invisible?

caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par Thierry_H le Ven 17 Avr - 16:27

Il faudrait faire tourner la machine, ce qui va donc faire tourner le pignon à 45 degrés, et voir si ça fait tourner quelque-chose.
Le pignon entrainé ressemble à ça:
SINGER 700 Crochet_mc_1
(sur cette photo, il est cassé, bien sûr)
Thierry_H
Thierry_H
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 4559
Date d'inscription : 06/01/2016
Age : 61
Localisation : Essay, Orne

http://t.hacquard.free.fr

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par caribou91 le Ven 17 Avr - 18:58

Bonsoir,

Vous aviez raison; c'est le pignon en plastique qui est cassé. On en aperçoit une partie sur le coin gauche: (photo) 1 et le pignon supérieur vient frotter contre le métal (photo2) du fait qu'il n'est plus positionné par l'autre, il se déplace.
Comment trouver ce pignon,
Comment y accéder, par le dessous je pense?
Allez, je vous donne encore du travail, en tous cas vos conseils ont été précieux puisqu'ils m'ont permis d'avoir un premier résultat.
(J'avais encore trouvé un morceau de plastique qui correspondait bien à un, pignon, mais celui-là je ne l'avais pas situé.)

Bonne soirée à vous.SINGER 700 Engren10
SINGER 700 Dzopla10


caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par caribou91 le Ven 17 Avr - 19:00

accès plutôt par le dessus?

caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par caribou91 le Ven 17 Avr - 19:07

accès plutôt par le dessus?
j'ai trouvé des pignons sur le site couturéo, mais quelle est le nom et la référence, car il y en plusieurs.?

caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par Gérard. le Ven 17 Avr - 19:18

Pignon chinois pas cher acheté sur eBay en lien ci-dessous. J'ai reçu le mien aujourd'hui, commandé le 26 février...

https://www.ebay.fr/itm/1pc-Rotating-Hook-Gear-Replacement-for-Singer-Sewing-Machine-Parts-153021G/323388863004?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649

Gérard.
Perfusé à l'huile pour machines à coudre
Perfusé à l'huile pour machines à coudre

Messages : 570
Date d'inscription : 23/03/2016

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par Gérard. le Ven 17 Avr - 19:21

Je ne comprends pas comment cela peut coudre avec le pignon cassé. confused

Gérard.
Perfusé à l'huile pour machines à coudre
Perfusé à l'huile pour machines à coudre

Messages : 570
Date d'inscription : 23/03/2016

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par caribou91 le Ven 17 Avr - 20:34

Je pense qu'il était à peine cassé au début puisque je n'ai trouvé qu'un petit débris. J'ai simplement cousu 10 cm pour essayer et ensuite j'ai arrêté.
Merci encore, vous êtes très sympa.

caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas

SINGER 700 Empty Re: SINGER 700

Message par caribou91 le Dim 19 Avr - 9:30

Bonjour,

La pièce est commandée; il faut être patient pour la livraison. Je vous tiendrai au courant pour la suite.

Merci encore pour vos précieux conseils.

Bonne journée.

caribou91
Membre actif
Membre actif

Messages : 45
Date d'inscription : 16/04/2020

Revenir en haut Aller en bas
