Singer 744

Message par Maxtuner le Dim 30 Avr - 19:51

Trouvaille du jour au puces pour 8€!
J'en voulais une pour la canette qui se remplit toute seule.

Bon j'ai pas la pédale avec le cordon d'alimentation, ni aucun accessoire et ce sont des cure-dents qui font office de guide fil... mais bon pour le prix!
Si vous avez des infos, ou même des pièces en trop, je suis preneur!
avatar
Maxtuner

Messages : 97
Date d'inscription : 29/03/2016
Age : 31
Localisation : Toulon

Voir le profil de l'utilisateur http://www.orfila-pianos.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Thierry_H le Dim 30 Avr - 20:37

Ma maman en a une, donc je connais bien, si tu as une question.
Il faut vraiment faire attention à la propreté autour du crochet, les pignons en dessous sont fragiles...
La référence de la pédale est particulière, une histoire de bi-voltage. Chez Singer, il y a des pédales pour 110 et des pédales pour 220, celle-ci est marquée 127-220 volts.
avatar
Thierry_H
Admin

Messages : 745
Date d'inscription : 06/01/2016
Age : 58
Localisation : Essay, Orne

Voir le profil de l'utilisateur http://t.hacquard.free.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Maxtuner le Dim 30 Avr - 20:43

Ben je viens de trouver cela à côté de chez moi, je me tâte, qu'en penses-tu?
avatar
Maxtuner

Messages : 97
Date d'inscription : 29/03/2016
Age : 31
Localisation : Toulon

Voir le profil de l'utilisateur http://www.orfila-pianos.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Thierry_H le Dim 30 Avr - 21:10

Pas mal... j'ai déjà changé le pignon en question, ça se fait bien... surtout quand on a le modèle pour le calage!
avatar
Thierry_H
Admin

Messages : 745
Date d'inscription : 06/01/2016
Age : 58
Localisation : Essay, Orne

Voir le profil de l'utilisateur http://t.hacquard.free.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Maxtuner le Dim 30 Avr - 22:28

J'ai envoyé un mail à la vendeuse, on va voir... Y'a aussi une 784 qui si je ne me trompe pas est la même avec un bras libre.
avatar
Maxtuner

Messages : 97
Date d'inscription : 29/03/2016
Age : 31
Localisation : Toulon

Voir le profil de l'utilisateur http://www.orfila-pianos.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Maxtuner le Lun 1 Mai - 19:57

Bon, j'ai acquis les deux machines de l'annonce, effectivement les deux pignons sont cassés et pour la 784 les fixations du moteur sont quasi HS, du coup la courroie crantée saute... Par contre la 744 est en meilleur état que celle que j'ai déjà exception faite du pignon. Du coup, j'hésite à installer le pignon de l'une sur l'autre... Des conseils?
avatar
Maxtuner

Messages : 97
Date d'inscription : 29/03/2016
Age : 31
Localisation : Toulon

Voir le profil de l'utilisateur http://www.orfila-pianos.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Thierry_H le Lun 1 Mai - 21:01

Je dirais garder pour le moment celle qui a son pignon comme modèle pour le remplacement des autres.
Une paire de pignons: ebay
avatar
Thierry_H
Admin

Messages : 745
Date d'inscription : 06/01/2016
Age : 58
Localisation : Essay, Orne

Voir le profil de l'utilisateur http://t.hacquard.free.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Maxtuner le Lun 1 Mai - 23:02

Thierry, tu es le génie de la pièce détachée pas chère! C'est commandé.
Bon, ma 744 achetée au puces, fonctionne bien avec la pédale de l'autre. Pour les deux autres du coup, je vais attendre les pignons neufs et je vous tiendrai au courant.
Néanmoins je reste perplexe pour la 784 avec son moteur mal fixé, et sa courroie qui saute, plus un bruit de cliquetis bizarre quand on tourne le volant... J'aurais préféré que ce soit la seconde 744.
Affaire à suivre!
avatar
Maxtuner

Messages : 97
Date d'inscription : 29/03/2016
Age : 31
Localisation : Toulon

Voir le profil de l'utilisateur http://www.orfila-pianos.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Thierry_H le Mar 2 Mai - 14:00

J'ai deux épaves pour pièces: une 720 (bras libre) et une 744:



Malheureusement les moteurs ont été pillés, et je n'ai pas de capot avec le mécanisme de tension.
Mais s'il te manque d'autres pièces...
avatar
Thierry_H
Admin

Messages : 745
Date d'inscription : 06/01/2016
Age : 58
Localisation : Essay, Orne

Voir le profil de l'utilisateur http://t.hacquard.free.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Maxtuner le Mer 3 Mai - 1:10

Merci c'est sympa, mais a priori je devrais m'en sortir avec ce que j'ai, même si je pense que pour la 784 c'est un peu fichu...
Par contre, deux coups de pédale et le pignon du crochet de la 744 qui n'était pas cassé a rendu l'âme, du coup, standby jusqu'à réception des nouveaux pignons...
Quand je pense que mes 15 fonctionnent toutes comme des horloges...
Mais bon celle-ci m'intéresse pour les points stretch alors on va voir, affaire à suivre!
avatar
Maxtuner

Messages : 97
Date d'inscription : 29/03/2016
Age : 31
Localisation : Toulon

Voir le profil de l'utilisateur http://www.orfila-pianos.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Maxtuner le Sam 13 Mai - 13:23

Pignons reçus! Mais hélas problème:
Les pignons correspondent, mais je n'arrive pas à ôter la partie métallique restante de l'ancien pignon, qui est, semblerait-il, prise en force.
Un conseil?
avatar
Maxtuner

Messages : 97
Date d'inscription : 29/03/2016
Age : 31
Localisation : Toulon

Voir le profil de l'utilisateur http://www.orfila-pianos.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Thierry_H le Sam 13 Mai - 16:16

Alors en théorie, tu as un trou dans lequel passe une goupille. Tu te cales de façon à ne rien tordre, et tu tapes doucement (côté canette) avec un chasse-goupille. Une fois que ta partie métallique s'est un peu écartée, tu peux passer un tournevis plat et faire levier tout doucement, en tournant autour. Je n'ai pas jugé utile de remettre une goupille sur le nouveau pignon, de toutes façons ça ne bougera pas.
(si tu ne trouves pas, je te fais des photos...)

Je viens de tomber sur ça: https://www.vacsew.com/repair/s700timming.jpg ,important pour la suite des opérations!
avatar
Thierry_H
Admin

Messages : 745
Date d'inscription : 06/01/2016
Age : 58
Localisation : Essay, Orne

Voir le profil de l'utilisateur http://t.hacquard.free.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Gérard. le Sam 13 Mai - 23:48

Le pignon du crochet est monté à la presse.
On peut le couper à la scie à métaux au ras de l'arbre pour l'enlever en quatre morceaux...
Il faut ensuite remettre le nouveau pignon à la presse.
Sur la photo on voit à droite la partie métallique d'un pignon après découpe (je n'ai pas retrouvé le quatrième morceau...)

Gérard.

Messages : 163
Date d'inscription : 23/03/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Singer 744

Message par Maxtuner le Dim 14 Mai - 15:04

Merci à tous les deux pour les infos, j'ai passé ma mâtinée là-dessus...
Échec de la technique chasse-goupille...
Et je viens juste de voir le post de Gérard...
J'ai finalement arasé à la base de chaque côté avec une scie à métaux et j'ai fait levier avec deux tournevis plats.
Maintenant, il faut monter le nouveau pignon en force, et je n'ai pas de presse chez moi...
J'envisageai marteau + tube métallique, mais si quelqu'un à une meilleure idée je suis preneur
Merci!
avatar
Maxtuner

Messages : 97
Date d'inscription : 29/03/2016
Age : 31
Localisation : Toulon

Voir le profil de l'utilisateur http://www.orfila-pianos.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Gérard. le Dim 14 Mai - 16:22

Oui pour le tube mais, plutôt que le marteau, j'essaierais de remplacer la presse par un étau avec cale en bois sur les mors.

Gérard.

Messages : 163
Date d'inscription : 23/03/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Singer 744

Message par Thierry_H le Sam 17 Juin - 18:19

Je viens de réviser une 760, et j'ai deux questions:
Sur ta 784, le moteur est vertical à entrainement direct, ou horizontal à entraînement par courroie comme ma 760? la cale caoutchouc correspondant au réglage de tension de la courroie (en montant-descendant le moteur) est fichue, je l'ai remplacée par un bout de tuyau caoutchouc, ça fonctionne.
La Singer à bras libre, elle a une valise? on m'a livré la 760 avec tous ses accessoires, mais dans un sac d'hypermarché...
avatar
Thierry_H
Admin

Messages : 745
Date d'inscription : 06/01/2016
Age : 58
Localisation : Essay, Orne

Voir le profil de l'utilisateur http://t.hacquard.free.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Maxtuner le Mar 20 Juin - 12:03

Pour le moteur, j'ai le même souci sur la 784 le caoutchouc est bouffé et le moteur "balade".
Et oui la 784 à une coque "chapeau", similaire à celle de la 744 mais plus robuste.
Débordé de boulot en ce moment, je suis un peu à l'arrêt sur mes machines...
avatar
Maxtuner

Messages : 97
Date d'inscription : 29/03/2016
Age : 31
Localisation : Toulon

Voir le profil de l'utilisateur http://www.orfila-pianos.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Thierry_H le Sam 8 Juil - 20:58

Aujourd'hui, ma voisine m'a sollicité pour réparer sa machine. Une curiosité: c'est une 6790; Elle a a peu près les mêmes fonctions qu'une 784, bras libre sans cames interchangeables, avec en plus les boutonnières automatiques, et avec le même moteur, mais en version électronique (prise à cinq broches).

Premier souci: les trois caoutchoucs de fixation du moteurs sont "cuits". Je les ai remplacé par des bouts de tuyau caoutchouc. Impeccable.

Second souci: pignon du crochet rotatif cassé. Idée: en profiter pour faire des photos expliquant ma méthode:

Le pignon cassé.
J'ai retiré la partie caoutchouc et j'ai choisi une douille un poil supérieure à la taille de la partie restante. C'est du 18.
Maintenant je frappe sur la goupille. C'est un peu long, pendant un certain temps il semble ne rien se passer; en fait, le trou dans le pignon est plus profond que la goupille, il faut qu'elle atteigne le fond pour que le pignon commence à bouger!
Une fois que la goupille est au fond, ça va tout seul.
Encore un peu, et c'est retiré.

Le souci, c'est qu'après j'ai eu beau fouiller partout, pas moyen de trouver mon pignon neuf! plus qu'à faire une commande! Et pour les photos explicatives pour le remontage, faudra attendre le courrier de Chine (j'utilise aussi des douilles de clé à cliquet...).
avatar
Thierry_H
Admin

Messages : 745
Date d'inscription : 06/01/2016
Age : 58
Localisation : Essay, Orne

Voir le profil de l'utilisateur http://t.hacquard.free.fr

Revenir en haut Aller en bas

Re: Singer 744

Message par Thierry_H le Lun 24 Juil - 20:02

A-y-est! les pignons sont arrivés!

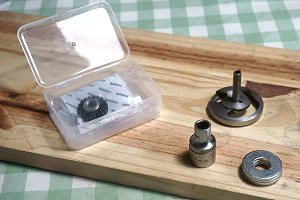

J'ai préparé mes outils: une douille correspondant au diamètre de l'axe (c'est du 8mm), et quelques grosses rondelles.

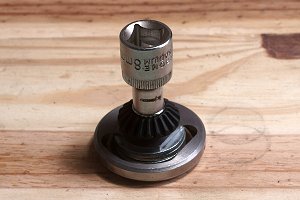

Les rondelles permettent de frapper au niveau de la base de l'axe, pour ne pas risquer de déformer. La douille permet de frapper la partie métallique du pignon.
J'avais prévu de faire un travail "en douceur", en plaçant l'ensemble horizontalement dans un étau et en le resserrant pour presser le pignon en place. Pas de bol, mon étau est trop petit, alors... marteau.
Voilà, c'est prêt. Plus qu'à ranger ça à un endroit où je le retrouverai! (j'ai mis un autre crochet d'occasion sur la machine de ma voisine!)
