reglage prise du fil de canette

Aller en bas

reglage prise du fil de canette

Message par Skipperzen le Mar 25 Sep - 0:06

Bonjour
je souhaite retrouver un sujet ou une doc expliquant comment regler la prise de fil de la canette par l'aiguille c'est une singer 319k Merci d'avance

Skipperzen

Messages : 11
Date d'inscription : 27/04/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: reglage prise du fil de canette

Message par Thierry_H le Mar 25 Sep - 10:58

avatar
Thierry_H
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1725
Date d'inscription : 06/01/2016
Age : 59
Localisation : Essay, Orne

Voir le profil de l'utilisateur http://t.hacquard.free.fr

Revenir en haut Aller en bas

prise du fil

Message par Skipperzen le Mar 25 Sep - 15:04

Bonjour
Merci Thierry pour ta réponse , j'ai deja ce manuel difficile a comprendre car en anglais et les photos sont tres sombres ? mais cela m'a permis de changer la courroie interne c'est deja bien! ; Mais ce que je cherche c'est le reglage specifique du crochet de la navette et de la hauteur d'aiguille pour attraper le fil et creer la boucle . J'avais vu cela un jour mais ou??? Bonne journée a toutes et tous

Skipperzen

Messages : 11
Date d'inscription : 27/04/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: reglage prise du fil de canette

Message par Thierry_H le Mar 25 Sep - 17:00

Je m'interroge...
Si tu as bien suivi les instructions pour le montage de la courroie, il y a des repères d'alignement sur les pignons supérieur et inférieur, et tu ne devrais pas avoir à re-régler le timing du crochet (fig. 35, 36, 37 page 29). D'autant plus que si tu n'as pas respecté ces repères, la griffe d'entrainement du tissu elle-aussi pourrait ne pas agir au bon moment.
En général, la pointe du crochet est dans l'alignement de l'axe de l'aiguille quand celle-ci a commencé à remonter d'environ 2mm (page 43). Mais évidemment il faut d'abord que le timing de la griffe d'entrainement soit bon.

Désolé, je ne connais pas mieux que cette notice en Anglais. Et c'est déjà du bol car pour beaucoup de machines on ne trouve rien et il faut se débrouiller seul.
avatar
Thierry_H
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1725
Date d'inscription : 06/01/2016
Age : 59
Localisation : Essay, Orne

Voir le profil de l'utilisateur http://t.hacquard.free.fr

Revenir en haut Aller en bas

Re: reglage prise du fil de canette

Message par Thierry_H le Mar 25 Sep - 17:05

J'avais fait des photos pour clarifier les explications de la page 43, c'est là: http://lamachineacoudre.forumactif.org/t51p25-singer-319k#183
avatar
Thierry_H
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1725
Date d'inscription : 06/01/2016
Age : 59
Localisation : Essay, Orne

Voir le profil de l'utilisateur http://t.hacquard.free.fr

Revenir en haut Aller en bas

Re: reglage prise du fil de canette

Message par RLDWF le Mar 25 Sep - 22:28

Pour résumer le crochet doit arriver au bon moment pour attraper la boucle, laquelle se forme quand l'aiguille remonte en laissant sur place le fil qu'elle a apporté en descendant, lequel se détend en faisant une boucle.

_________________
Le bon outil, c'est celui qui fait bien et pendant longtemps le travail pour lequel il a été conçu.
avatar
RLDWF
Perfusé à l'huile pour machines à coudre
Perfusé à l'huile pour machines à coudre

Messages : 824
Date d'inscription : 07/01/2016
Localisation : Affalé en haut de mon arbre à chat

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

bien reçu

Message par Skipperzen le Mer 26 Sep - 17:14

Merci Thierry
Là les images sont claires . Maintenant comme j'ai attendu longtemps ma courroie je n'ai pas prêté attention a des reperes sur les pignons Est ce que ce sont des coups de pointeau ou (similaire)? Comment doivent t ils etre alignés? Merci pour ton temps passé Cordialement Roger

Skipperzen

Messages : 11
Date d'inscription : 27/04/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: reglage prise du fil de canette

Message par Skipperzen le Mer 26 Sep - 18:04

J'ai verifié mon repere T4 n'est pas tout a fait aligné avec Q4 (env 1.5mm) plus haut Dois je y faire quelque chose? je vois bien deux vis sur la tige porte aiguille est ce pour regler? Merci

Skipperzen

Messages : 11
Date d'inscription : 27/04/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: reglage prise du fil de canette

Message par Thierry_H le Mer 26 Sep - 19:12

Skipperzen a écrit:Merci Thierry
Là les images sont claires . Maintenant comme j'ai attendu longtemps ma courroie je n'ai pas prêté attention a des reperes sur les pignons Est ce que ce sont des coups de pointeau ou (similaire)?  Comment doivent t ils etre alignés? Merci pour ton temps passé  Cordialement Roger

Faut que je vérifie sur ma machine.

Skipperzen a écrit:J'ai verifié mon repere T4 n'est pas tout a fait aligné avec  Q4 (env 1.5mm) plus haut Dois je y faire quelque chose? je vois bien deux vis sur la tige porte aiguille est ce pour regler? Merci

Relisons les explications:

Tu descends l'aiguille au plus bas, le repère T4 doit être aligné avec le repère de la patte Q4; s'il ne l'est pas, tu corriges en désserrant la vis R4 et en bougeant la patte Q4. Quand ton repère Q4 est bien aligné, (avec l'aiguille au plus bas), tu continues le mouvement pour remonter l'aiguille de façon que P4 soit aligné avec le repère. (ce qui revient à remonter l'aiguille d'environ 2mm -distance entre P4 et Q4- depuis son point le plus bas).
avatar
Thierry_H
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1725
Date d'inscription : 06/01/2016
Age : 59
Localisation : Essay, Orne

Voir le profil de l'utilisateur http://t.hacquard.free.fr

Revenir en haut Aller en bas

Re: reglage prise du fil de canette

Message par Skipperzen le Jeu 27 Sep - 13:54

Bjr
Merci c'est clair j'avais essayé de desserer la R4 mais cela ne bougeait pas alors je n'ai pas insisté pour l4alignement des poulies peux tu me donner des conseils est ce bien une marque genre coup de pointeau qui est le repere comme je l ai vu sur la poulie du bas ? comment les aligner? bonne journee

Skipperzen

Messages : 11
Date d'inscription : 27/04/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: reglage prise du fil de canette

Message par Thierry_H le Ven 28 Sep - 13:56

Voilà:

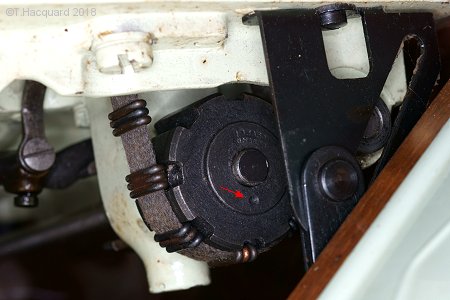

Sur ma machine, en haut, le repère est une encoche dans le flanc de la poulie.
J'ai tourné pour aligner avec ce repère les agrafes bicolores.

Et en bas:



Les agrafes bicolores sont en face du repère en creux sur le côté de la poulie, qui correspond également aux méplats sur l'axe.
avatar
Thierry_H
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1725
Date d'inscription : 06/01/2016
Age : 59
Localisation : Essay, Orne

Voir le profil de l'utilisateur http://t.hacquard.free.fr

Revenir en haut Aller en bas

Re: reglage prise du fil de canette

Message par Skipperzen le Ven 28 Sep - 18:00

Merci infiniment Je vais essayer cela Là pour l'instant j'arrive a faire quelques points mais dessous c'est la cata ! Jai refait l'assemblage du bloc tenseur ,mis le meme fil en haut et bas verifié le sens de l'aiguille mais pas glop du tout peut etre qu'en verifiant le calage des pignons ? A suivre
PS a moins que tu ai d'autres suggestions a me faire je suis preneur Amicalement Roger

Skipperzen

Messages : 11
Date d'inscription : 27/04/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: reglage prise du fil de canette

Message par Skipperzen le Sam 29 Sep - 13:54

bonjour
j'ai resynchronisé les deux axes et leurs poulies ça fonctionne!!!!!! Juste un probleme de boucles par en dessous que je n'ai pas reussi a regler . J'ai beau serrer la tenseur de fil haut mettre la canette souple qui se deroule au moindre mouvement de yoyo que je lui imprime ? il reste encore une donnée que je n'ai pas trouvée Bonne journée

Skipperzen

Messages : 11
Date d'inscription : 27/04/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: reglage prise du fil de canette
