Manufacture française bras libre

+3
Bidouilleuse
Thierry_H
Bipe Bipe
7 participants

Page 1 sur 2 1, 2  Suivant

Aller en bas

Manufacture française bras libre Empty Manufacture française bras libre

Message par Bipe Bipe Jeu 28 Oct - 21:04

Bonsoir,

voici ma petite trouvaille "coup de cœur" : une Manufacture française (type 132) avec bras libre

Manufacture française bras libre Img_2544

Elle fait point droit et zig zag, elle est en bon état

Manufacture française bras libre Img_2545
Manufacture française bras libre Img_2546
Manufacture française bras libre Img_2549
Manufacture française bras libre Img_2547
Manufacture française bras libre Img_2548
Manufacture française bras libre Img_2550


un bitoniau de cassé, pas top
Manufacture française bras libre Img_2610

Et il me manque la pédale
Manufacture française bras libre Img_2611


Dernière édition par Bipe Bipe le Jeu 28 Oct - 23:04, édité 1 fois
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Jeu 28 Oct - 22:58

J'avance un peu grâce au post d'Alain 22 https://lamachineacoudre.forumactif.org/t1683-cordon-dalimentation-manufacture-francaise
Il y a donc une fiche sur laquelle on branche la pédale et l'autre sur laquelle on branche le cordon d'alimentation Manufacture française bras libre 2020-010


Dernière édition par Bipe Bipe le Ven 29 Oct - 23:47, édité 1 fois
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Jeu 28 Oct - 23:13

Elle ressemble beaucoup à la Lada (lien donné par Thierry) https://www.naehmaschinenverzeichnis.de/verzeichnis-der-naehmaschinen/lada/
qui elle a une genouillère, et il y a bien un emplacement sur celle ci pour une genouillère


Dernière édition par Bipe Bipe le Jeu 28 Oct - 23:25, édité 1 fois
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Jeu 28 Oct - 23:15

Manufacture française bras libre Img_2612
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Jeu 28 Oct - 23:17

Et ici il est noté que la machine serait (comme la Lada), fabriquée en Tchécoslovaquie (à creuser) https://www.ateliermachineacoudre.com/blogs/news/machine-a-coudre-francaise
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Ven 29 Oct - 20:41

Si je poursuis dans l'hypothèse que la Manufacture française type 132 est la même que la Lada, par extension, on retrouverait le modèle de navette "old style shuttle" décrit ici https://vintagesewingmachinesblog.wordpress.com/2016/12/20/replacing-timing-belt-on-a-t132/

Manufacture française bras libre Lada_m10


Dernière édition par Bipe Bipe le Ven 29 Oct - 20:57, édité 1 fois
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Ven 29 Oct - 20:53

Avec un schéma de l'enfilage de la canette http://needlebar.org/nbwiki/images/c/cb/Ladat132bob.jpg
Manufacture française bras libre Enfila10
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Thierry_H Ven 29 Oct - 21:08

Il y a les mêmes évolutions de navettes "old style" et "new style" sur les Omnia zigzag/déco (et donc sur les Anker Phoenix Zickzack/Automatic). Ce qui indiquerait un certain cousinage entre Lada et Anker Phoenix.
Thierry_H
Thierry_H
Aficionado de la fonte laquée

Messages : 10201
Date d'inscription : 06/01/2016
Age : 65
Localisation : Essay, Orne

http://t.hacquard.free.fr

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Ven 29 Oct - 21:19

Merci Thierry de ton message - je retrouve des Neckermann 132 aussi - mais le modèle originel serait la Lada, qu'en penses-tu?
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Ven 29 Oct - 21:30

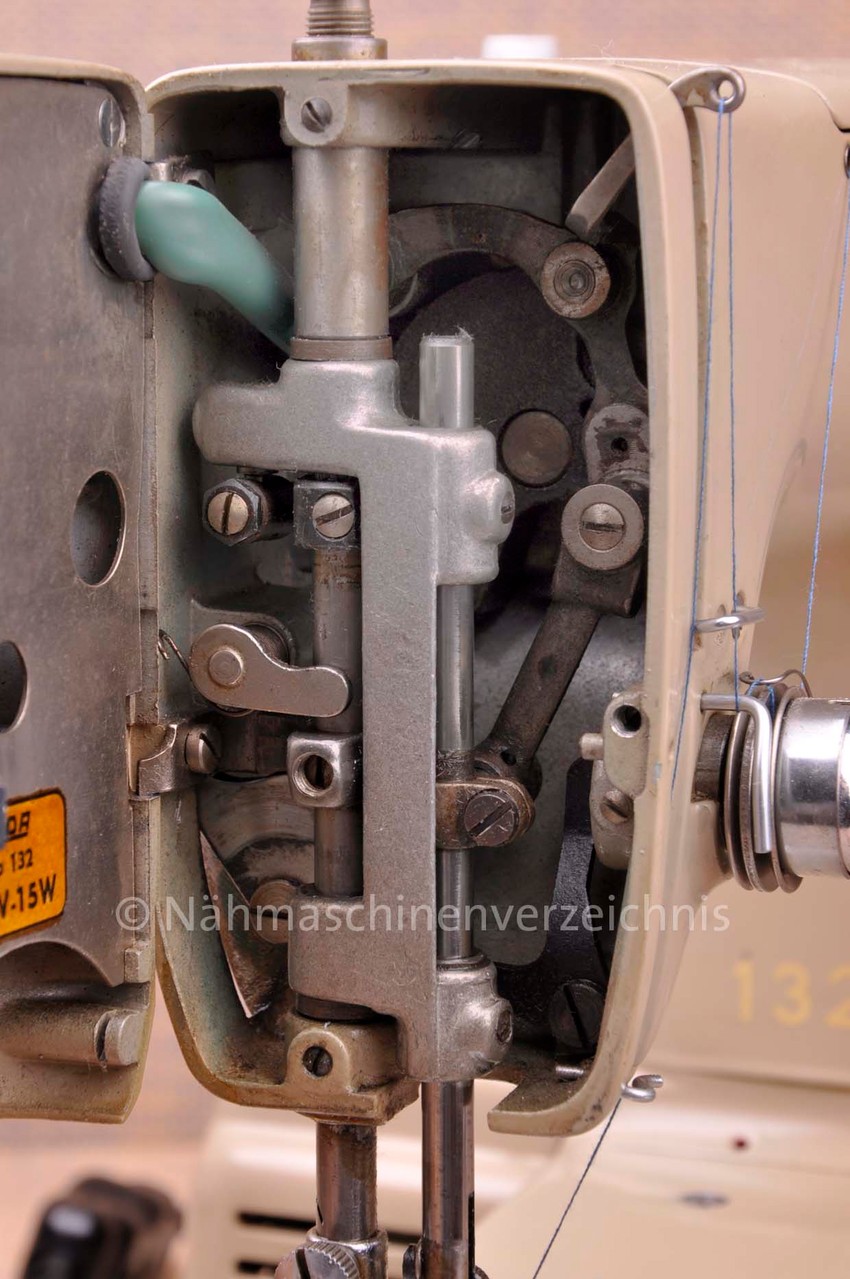

Ici la Neckermann 132, on voit bien les 2 fiches des prises alimentation et pédale
https://www.naehmaschinenverzeichnis.de/verzeichnis-der-naehmaschinen/neckermann-victoria-graziella-brillant/

Manufacture française bras libre Lada_f10
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Ven 29 Oct - 22:36

Un pdf très intéressant sur une Lada type 132, avec les points de huilage https://www.pumi.org/geza/temp/Lada_T132_sewing_machine_images.pdf
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Thierry_H Ven 29 Oct - 23:39

Neckermann, c'est un distributeur, comme Quelle ou La Redoute...
Donc je dirais plutôt Lada badgée Neckermann.
Thierry_H
Thierry_H
Aficionado de la fonte laquée

Messages : 10201
Date d'inscription : 06/01/2016
Age : 65
Localisation : Essay, Orne

http://t.hacquard.free.fr

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Ven 29 Oct - 23:43

Oui je pense aussi, on retrouve aussi Cresta, Sewmaster, Diplomat, Halvena - mais vraisemblablement ce sont des Lada, fabriquées en Tchécoslovaquie - version 1, point droit uniquement, version 2, point droit et zig zag et version 3 avec des cames


Dernière édition par Bipe Bipe le Jeu 21 Avr - 13:03, édité 2 fois
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Sam 30 Oct - 14:03

Et Minerva ! Manufacture française bras libre Minerv10
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Ven 12 Nov - 23:20

J'ai pu dépêcher une âme charitable pour récupérer la Lada qui me plaisait tant ! Reste plus qu'à la rapatrier... A suivre donc (d'ailleurs Thierry mon poste n'a plus rien à faire dans les machines à coudre allemandes puisque celles ci sont Tchécoslovaques... Désolée sunny )
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Lun 13 Déc - 12:08

Salut, voilà la Lada arrivée à la maison !Manufacture française bras libre Img_2722
Manufacture française bras libre Img_2721
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Lun 13 Déc - 12:19

Elle est en bon état et complète, mais (et oui il y a souvent un mais...), le ressort du bloc tension est fichu
Manufacture française bras libre Img_2723

J'ai pensé emprunter le bloc tension de la Manufacture française le temps de trouver un nouveau ressort, mais celui ci a son ressort cassé Manufacture française bras libre Img_2724

Mon point est moche, je vais donc me lancer dans le démontage des blocs tension, ça me fait un peu peur car je suis pas super expérimentée, j'ai fait sur des 15 avec les explications de Thierry (https://lamachineacoudre.forumactif.org/t123-bloc-de-tension-du-fil) et une vidéo You tube (https://www.youtube.com/watch?v=y8QzddoGp6o&list=PL4-iOlmZ6TsDLfiZ0hbLmjtv6MeNOSpv4&index=33)


Dernière édition par Bipe Bipe le Ven 7 Jan - 23:31, édité 1 fois
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Simanco33 Lun 13 Déc - 13:25

J'ai trouvé l'erreur : VIGNERON!... Non, au contraire, cela "raconte" bien le fait que le nom  "Vigneron" est souvent ajouté pour les marchés français par des constructeurs étrangers. Soyons fiers!

Tu devrais essayer de réparer le ressort le temps d'en trouver un. C'est délicat. J'ai déjà récupéré des ressorts en les chauffant ponctuellement avec des petits briquets chalumeau qui ont un point de flamme (bleu) de 2mm (3€ sur Internet). Avec une pince plate on plie ensuite doucement pour donner la forme. Tel que je le vois là, il ne doit pas manquer beaucoup. La solution au problème serait peut-être aussi de démonter et bien positionner le ressort pour qu'il tire bien le fil, machine enfilée... je me comprends scratch
Simanco33
Simanco33
Aficionado de la fonte laquée

Messages : 7660
Date d'inscription : 03/08/2019
Localisation : Bordeaux

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Lun 13 Déc - 15:34

Simanco, le ressort que tu vois qui ressemble à quelque chose c'est celui de mon autre machine (j'ai 2 Lada, une estampillée "la Manufacture française" et celle que tu as vu estampillée "Lada+Vigneron" - bref le ressort est cassé, il faudra de toutes façons le changer, il devrait avoir cette forme ci, comme on le voit sur le site https://www.naehmaschinenverzeichnis.de/verzeichnis-der-naehmaschinen/lada/

Manufacture française bras libre Sans_t16
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Lun 13 Déc - 15:36

On voit que le mien est cassé : Manufacture française bras libre Img_2725
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Lun 13 Déc - 15:41

Du coup j'ai osé démonter le bloc, et les coupelles étaient mal positionnées, en les remettant face face ça fait déjà un plus joli point. J'ai un doute sur une pièce dans mon ordre de montage : c'est bien la rondelle plate qui va la première sur l'axe?
Manufacture française bras libre Img_2726
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Lun 13 Déc - 15:43

Puis les 2 coupelles comme ceci? Manufacture française bras libre Img_2727
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Simanco33 Lun 13 Déc - 17:09

Je pense que dois pouvoir faire avec ce ressort. Il faut le précontraindre avant de serrer pour qu'il "pousse bien vers la droite. En le pliant un peu il doit laisser passer le fil. Le problème est que comme il me semble déjà bricolé il doit lui manquer les spires. Tu devrais faire la photo du ressort cassé. Sur Aliex ou Ebay on trouve des ressorts "industriels" pour trois sous qui peuvent, peut-être s'adapter. Je viens de réparer ma Bernina 117-11-K avec un ressort à 3€ les cinq alors que celui d'origine est introuvable ou au prix "actuel" de la machine.
Simanco33
Simanco33
Aficionado de la fonte laquée

Messages : 7660
Date d'inscription : 03/08/2019
Localisation : Bordeaux

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Bipe Bipe Lun 13 Déc - 17:44

Voilà les 2 ressorts Manufacture française bras libre Img_2728
Bipe Bipe
Bipe Bipe
Tombé dedans quand il était petit
Tombé dedans quand il était petit

Messages : 1056
Date d'inscription : 28/02/2021

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par pbx Lun 13 Déc - 18:54

Sur ma Bernina 117L, la rondelle est entre les deux coupelles et permet de coudre avec 2 fils. De plus cela semble être le cas sur les photos du site "lada" quand on zoom.




Manufacture française bras libre Image
pbx
pbx
Toujours une burette à portée de main
Toujours une burette à portée de main

Messages : 242
Date d'inscription : 30/07/2021
Age : 62
Localisation : Saumur 49 - Maine et Loire & Bretagne 29 CC / 56 VA

Revenir en haut Aller en bas

Manufacture française bras libre Empty Re: Manufacture française bras libre

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
