Pfaff E Empty Pfaff E

Message par Thierry_H Mer 13 Jan - 15:05

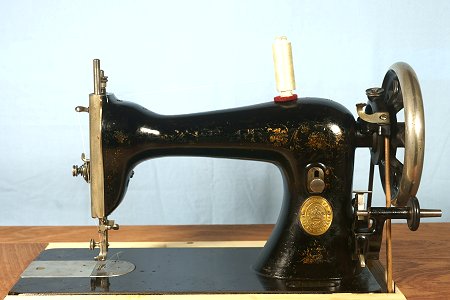

Orange coquelicot vient d'entreprendre la restauration d'une Gritzner, copie des premières versions de Singer 15 (Improved family, 15-1, 15-22).
Coïncidence, une de mes dernières machines est une Pfaff copiée des mêmes Singer.
Pfaff E Pfaff_e_i

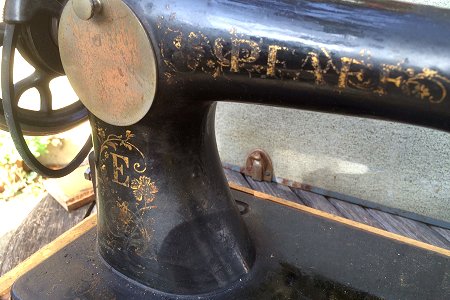

Le décor a presque entièrement disparu, mais il reste à l'arrière la référence du modèle:
Pfaff E Pfaff_e_6

C'est donc une Pfaff E. Et chose étonnante, je n'ai rien trouvé sur Internet concernant ce modèle.
Numéro de série 543601, Ismacs.net a un tableau qui permet de la dater de 1901.

Le système de crochet oscillant:
Pfaff E Croche10
Thierry_H
Thierry_H
Aficionado de la fonte laquée

Messages : 10780
Date d'inscription : 06/01/2016
Age : 65
Localisation : Essay, Orne

http://t.hacquard.free.fr

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Breviere Lun 15 Juil - 17:08

Bonjour j ai fait l acquisition d une pfaff F mais je n arrive pas à comprendre comment mettre le fil de la navette. Est ce correcte avec les 2 photos jointe. Car mon fil n est pas entraîné par le haut. Donc elle ne coud pas 😭Pfaff E Img_2029
Pfaff E Img_2030
Breviere
Breviere
Membre actif
Membre actif

Messages : 21
Date d'inscription : 21/05/2024

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Thierry_H Lun 15 Juil - 17:20

Pfaff E Image_10
Thierry_H
Thierry_H
Aficionado de la fonte laquée

Messages : 10780
Date d'inscription : 06/01/2016
Age : 65
Localisation : Essay, Orne

http://t.hacquard.free.fr

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Breviere Lun 15 Juil - 19:32

Bonsoir, j ai bien lu, mais est ce que le fil est mis correctement (voir les photos) car le fil n est pas entraîné au dessus. Merci
Breviere
Breviere
Membre actif
Membre actif

Messages : 21
Date d'inscription : 21/05/2024

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Breviere Mar 16 Juil - 17:01

Bonjour j ai essayé aujourd'hui, il y avait un problème de hauteur d aiguille. Ça y est j ai enfin des points. Par contre que je serre la vis ou pas rien ne change or il n y a aucune résistance dans le fil de canette. Je pense que j ai un problème avec le ressort de tension. Pourriez vous me dire si tout est OK, car il n y a pas de dessin de l intérieur dans le manuel. S il faut changer le ressort où puis je m en procurer un. Si quelqu'un peut m aider se serait trop génial. Merci beaucoup Pfaff E 17211410
Breviere
Breviere
Membre actif
Membre actif

Messages : 21
Date d'inscription : 21/05/2024

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Thierry_H Mer 17 Juil - 16:12

J'ai un problème:
Mon crochet ressemble bien à celui de la notice, mais pas à ce que tu as !
Pfaff E 2022210
Pfaff E 2022710

la pièce que j'ai indiquée d'une flèche ressemble à un ressort, est-ce que le fil ne devrait pas passer en dessous ?
Pfaff E Brevie10
Thierry_H
Thierry_H
Aficionado de la fonte laquée

Messages : 10780
Date d'inscription : 06/01/2016
Age : 65
Localisation : Essay, Orne

http://t.hacquard.free.fr

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Breviere Mer 17 Juil - 16:34

Il semblerait que je ne puisse pas le fil ne tient pas en dessous. C est trop court. D où mon problème.
Breviere
Breviere
Membre actif
Membre actif

Messages : 21
Date d'inscription : 21/05/2024

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Thierry_H Mer 17 Juil - 17:26

Le crochet de la Singer Improved family semble plus proche du tien:
Pfaff E Image310
Pfaff E Image311

Malheureusement il n'y a pas de vue de l'autre côté.

Et donc, il faudrait qu'un propriétaire d'Improved Family passe par ici.
Thierry_H
Thierry_H
Aficionado de la fonte laquée

Messages : 10780
Date d'inscription : 06/01/2016
Age : 65
Localisation : Essay, Orne

http://t.hacquard.free.fr

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Breviere Mer 17 Juil - 17:41

Merci beaucoup d avoir essayé avec moi, dès conseils pour trouver des pièces d occasion ? Merci beaucoup.
Breviere
Breviere
Membre actif
Membre actif

Messages : 21
Date d'inscription : 21/05/2024

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Simanco33 Ven 19 Juil - 8:50

J'étais absent quelques jours. Je vois juste maintenant ce problème. Thierry me l'a signalé. Je vais attraper la machine qui est en position magasin dans mon atelier.

En attendant je joints les quelques images que j'avais glanées sur Internet pour mon "Improved family".
Pfaff E Singer27
Pfaff E Singer30
Pfaff E Singer28
Pfaff E Singer29Pfaff E Singer31
Pfaff E Singer33
Le ressort doit être en appui sur le rabat du porte canette. Il est réglé dans cet appui par une vis.
Pfaff E Singer34
Pfaff E Singer35
"

L'improved manufacturing
" propose aussi ce type de crochet.
Simanco33
Simanco33
Aficionado de la fonte laquée

Messages : 8023
Date d'inscription : 03/08/2019
Localisation : Bordeaux

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Breviere Ven 19 Juil - 16:55

Bonjour merci pour votre réponse, le fil était donc correctement enfilé. Comme vous pouvez le voir sur la photo, la petite tige métallique ne touche pas le support de canette, pourtant la vis est serrée au maximum Pfaff E Img_2035
Breviere
Breviere
Membre actif
Membre actif

Messages : 21
Date d'inscription : 21/05/2024

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Simanco33 Ven 19 Juil - 21:08

Avec le montage de la première photo, je comprends que le ressort ne fasse pas son travail.
Pfaff E Brevie10

I faudrait essayer de monter la pièce "1" sous la pièce "2" pour voir si "2" fait son travail d'appui sur le couvercle de boîtier de canette.
Simanco33
Simanco33
Aficionado de la fonte laquée

Messages : 8023
Date d'inscription : 03/08/2019
Localisation : Bordeaux

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Simanco33 Ven 19 Juil - 21:58

Les boîtiers de canette des "Improved" family ou manufacturing n'ont pas le même ressort. Il est simple et coudé. La pièce "1" n'existe pas.

Sur toutes mes machines centenaires, je démonte toujours le boîtier ou la navette pour bien lustrer le passage du fil. Parfois le fil a creusé une saignée sur le boîtier. J'essaye alors de l'estomper avec du papier de verre "plein de zéros". Avant de remonter le ressort, je lui donné un peu de forme (ou redresse une pliure intempestive) pour que son "appui" soit plus ferme.

Il faudrait, si ce remontage de "1" sous "2" est impossible, nous faire une photo de toutes les pièces qui composent ce passe-fil démonté. Nous trouverons bien alors une solution.
Simanco33
Simanco33
Aficionado de la fonte laquée

Messages : 8023
Date d'inscription : 03/08/2019
Localisation : Bordeaux

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Breviere Sam 20 Juil - 11:45

Bonjour, j ai essayé d inverser mais cela ne fonctionne pas. La plus grande lame est légèrement incurvé. Voici les pièces. Merci pour votre aide. Pfaff E 17214611
Pfaff E 17214610
Breviere
Breviere
Membre actif
Membre actif

Messages : 21
Date d'inscription : 21/05/2024

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Simanco33 Sam 20 Juil - 19:09

Bon, donc on peut essayer le même montage que sur la première image mais bobine dans l'autre sens et fil passé sous "1" entre "1" et "2" avant de passer par le guide rond.
Pfaff E Brevie11

Le fil serait serré entre "1" et "2" lorsque le rabat du boîtier se referme. Il appuierait sur la pointe de "1". La vis accessible boîtier monté permettrait le réglage de la pression.
Simanco33
Simanco33
Aficionado de la fonte laquée

Messages : 8023
Date d'inscription : 03/08/2019
Localisation : Bordeaux

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Breviere Lun 22 Juil - 9:36

Bonjour j ai déjà essayé, le problème est que la lame 1 est trop courte pour maintenir le fil coincé. Si je passe entre 1 et 2 côté vis. Le fil se coince. J ai donc réessayé d'inverser 1 et 2 mais la vis ne tient pas. Même serrée au maximum elle bouge. Crying or Very sad. Merci pour le temps passé avec moi.
Breviere
Breviere
Membre actif
Membre actif

Messages : 21
Date d'inscription : 21/05/2024

Revenir en haut Aller en bas

Pfaff E Empty Re: Pfaff E

Message par Breviere Lun 22 Juil - 19:32

J ai essayé de passer le fil autour de la vis intérieure, puis sous le crochet 1 puis 2. La tension était un peu plus importante, mais le fil ne reste pas autour de la vis. Je vous joins les points effectué. Le fil rose est au dessus et le fil vert en dessous.
Sinon existe t il un équivalent de navette qui pourrait fonctionner à la place de celui-ci ? Pfaff E 17216611
Pfaff E 17216610
Breviere
Breviere
Membre actif
Membre actif

Messages : 21
Date d'inscription : 21/05/2024

Revenir en haut Aller en bas
