pfaff 130

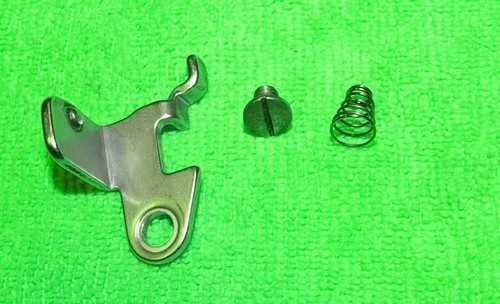

Sur la photo que vous aviez mise, le ressort était présent. Il a une forme conique, le gros bout rentre dans un bossage qui se trouve sur la machine, le petit bout dans un bossage du levier.
Si le ressort est perdu, essayez de travailler un petit ressort cylindrique, genre ressort de stylo bille, pour l'élargir d'un coté.

Vérifiez que la tige sur laquelle le levier appuie ne soit pas grippée.

Ah oui je n'avais pas fait gaffe, je vais essayer de bidouiller ça, merci.

Et non, la tige n'est pas grippée du tout, j'avais tout démonté pour le nettoyage

Avec le numéro de série, j'ai pu dater ma machine de 1954 :  http://needlebar.org/main/dates/pfaff/index.html


Connait on les années de début et de fin de fabrication de ce modèle ?


Edit :   " L'année 1932 a marqué un autre jalon, lançant le célèbre Pfaff 130, une machine en zigzag haute performance pour répondre aux exigences toujours croissantes sur le marché " selon ce site : https://www.performancesewing.com/history/

Tout fonctionne avec la fluidité caractéristique de ces anciennes machines. Elle devait être entretenue car rien n'était grippé ni déréglé. En dehors d'un petit nettoyage-huilage de routine et d'un changement de moteur, je n'ai pas eu grand chose à faire.

Les premiers échantillons :

Orange coquelicot a écrit:Au fait Antoine, si tu veux que je te scanne la notice, pas de souci.

Pour essayer de coprendre ma machine je veux bien un scan de la notice en Français
D'avance Merci
voici quelques photos de ma Pfaff 130
Comme vous pouvez le voir la peiture est abimé

Cerise a écrit:Comme vous pouvez le voir la peiture est abimé

Ce n'est pas grave : décapage des restes de peinture, ponçage du métal nu au 400 ou 600 à l'eau, deux couches de peinture noire au pistolet et elle est neuve...
Pour la finition, les décalcomanies existent : http://www.keelersales.com/pfaff-model-130-sewing-machine-restoration-decals/

Merci pour les encouragements, Merci pour le lien, j'ai trouver les déco sur EBay au us reçu en 5 jours! sont superbes, c'est le même vendeur!
Ma machine est complète avec une belle boite avec les accessoires, il manque juste la Notice.
Je pense appliquer une peinture époxy, vous en penser quoi?

Peut on, avec la peinture époxy, avoir une finition émaillée bien brillante ?
Une polyuréthane conviendrait peut-être mieux ?

Pour les décorations, si j'ai bien compris, vernis obligatoire après la pose ?

Voila j'ai commencé par faire fonctionner la machine avant de passer des heures à la refaire, graissage rapide WD40 nouvelle courroie et la voila partie, pour ses premiers points!
la cannette avait tu fil enroulé sur son axe, ce qui bloquait la rotation, apres démontage des micro vis (quel galère pour sortir les bouts) remontage de la cannette les premiers points était affreux, avec des boucle dessous, réglage de la tension du file et c'est déjà mieux.
Quelques questions:
pour repeindre proprement la machine que peut-on démonter facilement sans galère au remontage?
le couvercle à l'arrière voir photo,  il est maintenu avec un rivet, est-ce démontable?
la plaquette chromé avec les graduations est t'elle démontable?
à quoi sers la vis moleté sur le dessus?
Ou trouve t-on le galet en caoutchouc pour le système de remplissage de la cannete?
celui sur la machine est dur et usé, je ne peux pas l'utiliser.
Merci pour vos lumières

Bonjour j'ai réussi a obtenir une Pfaff 130 des states, seulement voilà je n'ai pas de notice, pourrais-je bénéficier d'une copie de la tienne?

en attendant
http://www.voiles-alternatives.com/documents/voilerie/machine/Manuel_pfaff_130.pdf

Bonjour.

Comme je l'ai signalé dans la rubrique : J'AI UNE QUESTION, je récupère dans quelques jours une Pfaff 130. Aussi, quelque âme charitable aurait-elle le manuel en français ? J'ai celui en anglais, mais pour plus de facilité... Merci.

Bonjour à tous. Ça y est, j'ai récupéré ma Pfaff 130. J'avais décrit mon projet d'achat dans la rubrique : j'ai une question, mais mon propos à disparu ?
J'ai été agréablement surpris sur le matériel que j'ai acquis, plus beau en vrai qu'en photos. Je vais essayer de mettre des clichés sur le site... Je suis toujours à la recherche du manuel en français. J'ai bien réalisé une traduction avec Google, mais je reste dubitatif sur les résultats. Je n'attends plus que le moteur commandé sur Ebay, pas un chinois mais un de marque. La suite au prochain épisode.

GALILEO a écrit: J'avais décrit mon projet d'achat dans la rubrique : j'ai une question, mais mon propos à disparu ?

C'est écrit sous "J'ai une question" :
"Vous désirez poser une question, mais n'avez pas envie de vous inscrire pour fréquenter ce forum régulièrement. Je vous propose ce forum ouvert, où vous pouvez poster sans vous inscrire. Les sujets seront automatiquement supprimés 15 jours après la dernière réponse."

Et bravo ! elle est bien belle !

Bonjour.

Donc, voici la suite de l'épisode précédent...
J'ai reçu et installé le moteur pour la Pfaff 130. Acheté sur Ebay, en Angleterre. Pensez à acheter un adaptateur pour prise triphasée anglaise vers française. Tout fonctionne parfaitement. Juste eu besoin de mettre des petites cales en plastique pour caler le moteur et pour que la courroie soit bien dans l'axe. La pédale est bien progressive et les premiers tests de coutures sont parfaits ! Merci à tous, et en particulier à Orange coquelicot pour la doc.

Moi, je n'achète pas d'adaptateur, je change la prise!

Que vois-je ? un moteur Taïwanais super rapide qui tourne à 6000 tours minute
si c'est pas malheureux de monter ce type de moteur sur une Pfaff 130...... les bras m'en tombent.

@ Thierry_H, pour la prise, je n'ai pas coupé, car, elle comporte dans sa base un fusible. De plus l'adaptateur est assez fin et le tout n'est pas trop encombrant.

@Sewing38300, des conseils seraient mieux venus qu'une critique acerbe...

J'ai lu et relu :

https://lamachineacoudre.forumactif.org/t62-equiper-une-machine-a-coudre-d-un-moteur-electrique-neuf-ou-d-occasion-ce-qu-il-faut-savoir

D'autre part, en cherchant sur le net, j'ai trouvé sur Ebay un moteur d'occasion d'une ancienne Pfaff 130, or, sur les caractéristiques du moteur il est indiqué 5 500 trs/minutes.

Dans mon premier message sur ce blog (que j'avais posté au mauvais endroit, car effacé au bout de quinze jours), j'avais demandé conseil quand à l'achat d'un moteur pour ma machine. Je me souviens d'une réponse m'informant de ne pas prendre de matériel chinois, car trop rapide (10 000/Mn), mais, que le moteur YDK made in Taiwan correspondrait bien. Je n'ai pas malheureusement gardé la trace.
Donc, en réponse constructive, quel produit doit-on acquérir pour ce genre de machine ?

C'est moi qui avais dit que je trouvais le YDK très bien. Je maintiens. On est pas forcé d'appuyer à fond et la pédale est bien progressive. Sinon, un Singer d'occasion, sauf à trouver un Pfaff. Je ne savais pas pour le fusible, j'ai eu des cordons avec prise de chez nous, ça doit dépendre où on achète.

Merci Thierry. J'ai suivi votre conseil et pour l'instant je suis satisfait. Pour alimenter mon propos, j'avais trouvé sur Youtube une vidéo avec l'essai de 3 moteurs différents sur une Pfaff 130 :
https://www.youtube.com/watch?v=JwaG6YvNSsA
1 QUELLE 4 500trs/mn, 1 ELTE 5 500trs/mn et un YDK 6 000trs/mn.
Quelqu'un à t-il d'autres solutions ?

Cette vidéo ne permet pas de conclure grand chose à propos des moteurs. Ca montre surtout que la Pfaff 130 coud bien!
J'ai l'impression que seul le YDK est disponible en neuf, les autres sont récupérés sur des machines.
Donc pas d'autre solution: YDK neuf ou moteur d'occasion récupéré sur une autre machine. De ce côté-ci du Rhin on trouve surtout du moteur Singer.
En "adaptable" d'occasion on trouve parfois du Luxor, mais souvent en 110 volts et ayant besoin d'une sérieuse révision; seul intérêt la pédale chauffe, c'est bien en hiver mais attention à ne pas se brûler.
Enfin je rappelle ma solution personnelle, qui ne consomme pas d'électricité: monter la machine sur une table à pédale.

J'essaie tant bien que mal de régler ma machine... Elle coud correctement, sauf un problème que je ne n'arrive pas à résoudre.  A la fin d'une couture, lorsque je relève le pied-de-biche et que tire sur le tissu vers l'arrière ou sur le côté  pour couper les fils, je me retrouve avec 4 fils ? Eh oui, un fil de canette, normal, mais aussi et c'est la que je coince... 3 fils de la bobine supérieure. Le fil qui vient du chat de l'aiguille, et une grande boucle de ce même fil qui est "prisonnier" dans le mécanisme de canette. Donc bien sûr, pour tirer le tissu, cela est dur, je risque de tordre l'aiguille et en plus je casse les fils ! Je pensais à un mauvais réglage du presseur de fil supérieur, mais malgré différents réglages pas de meilleurs résultats. Merci pour vos réponses.

En théorie, c'est ce qui se produit quand on tente de retirer l'ouvrage "au milieu d'un point", c'est à dire quand le fil est encore autour de la canette. Normalement, on peut retirer l'ouvrage quand le point est terminé, c'est à dire quand le bras tendeur est à son point haut (pour ça on doit tourner le volant à la main jusqu'à atteindre cette position).
Si le bras tendeur est à son point haut quand tu retires le tissu et que tu as quatre fils, là, on a un problème de synchronisation... et la machine serait théoriquement incapable de coudre.

Bonjour Thierry. Merci pour cette réponse rapide. Je suis entièrement d'accord avec votre réponse, mais par contre, je ne sais pas comment je dois procéder pour effectuer cette synchronisation ? J'ai bien un manuel en anglais pour cette machine, mais j'avoue ne pas savoir bien interpréter et surtout savoir sur quoi je dois agir...

Je confirme que je relève bien le pied de biche ainsi que l'aiguille avec le volant avant de vouloir retirer le tissu.
